設備紹介

メーカー名 ソフトウエア名 稼働台数 ジャンル
CADAMシステム MicroCADAM/X UnixVer. 1 2D CAD
MicroCADAM Helix 7 2D CAD
ダッソーシステム CATIA 4 3D CAD
パラメトリックテクノロジー CREO(Pro/E) 1 3D CAD
Missler Software TOP Solid 5 3D CAD
TOP mold 2 3D CAD
グラフィックプロダクツ CAM-TOOLS 3 CAM
パストレース Edge CAM 1 CAM
Freedom DNC NAVIGATION 3 DNC
ANSYS  Space Claim 6 CAD系
InnovMetric Software  PolyWorks 1 計測
AC Technology  C-MOLD 1 CAE
CoreTech System  Moldex3D 3 CAE
2次元CADデータ 3次元CADデータ
  • Micro CADAMの生データ(バージョンV5R2M1)
  • DXF、DWGデータ
    リリース9~14、2000~2014
  • CATIAの生データ(バージョン5リリース2016)
  • CREO(Pro/E)の生データ(Wildfire3)
  • TOPsolidの生データ(バージョンV6.11J)
  • IGESデータ(バージョン5.2)
  • Parasolidデータ(バージョン7.0~22.1)
  • STEPデータ(AP203/AP214)
圧縮データ 記憶メディア
  • LHA圧縮形式
  • ZIP圧縮形式
  • CD-ROM
  • DVD-R、DVD+R、DVD±RW、DVD-RAM
設備名 モデル名 台数 メーカー
マシニング
センター関係
縦型マシニングセンター VT3A 1 三井精機
V33 (20000回転) 1 牧野フライス製作所
UB75 II 1 日精浦和製作所
V33 (40000回転) 1 牧野フライス製作所
横型マシニングセンター HU63A 1 三井精機
HR3C 1 三井精機
放電加工機関係 NC放電加工機 EDNC32 1 牧野フライス製作所
EDNC32H 1 牧野フライス製作所
リニアタイプNC型彫り粉末放電 AQ55L 1 ソデック
ワイヤ放電加工機 α-0A 1 ファナック
α-1B 1 ファナック
FA20P 1 三菱電機
旋盤
フライス盤
穴あけ関係
旋盤 T45-10 II 1 大阪機工
精密卓上旋盤 HL-N06 1 曙機械工業
タレット型フライス盤 KSJP-55 2 牧野フライス製作所
KVJP-55 1 牧野フライス製作所
操作フライス盤 KEV(A)-55 1 牧野フライス製作所
ラム型縦形フライス盤 BGJ-70 1 牧野フライス製作所
ボール盤 YD2-54 1 吉田鉄工所
YBD-360 1 吉田鉄工所
YBT-450 1 吉田鉄工所
KDS-360 1 北川鉄工所
ASD-360 1 ASHINA
計測器関係 3次元測定器 BH-V504 1 ミツトヨ
画像測定器 QUICK SCOPE 1 ミツトヨ
MM-60/L3U 1 ニコン
投影機 PJ311 1 ミツトヨ
工場 成形機 型締力 最大圧力 台数
メーカー 機種名 ton kgf/㎠
山梨工場 FANUC ROBOSHOTα-30B 30 2000 1
山梨工場 住友重機 SH50M 50 2800 1
品川第2ビル 住友重機 SE-75DU 75 2800 1
品川第2ビル 住友重機 SS75 75 2870 1
品川第2ビル Sodick TR75EH 75 3560 1
山梨工場 Sodick TR75EH 75 3560 1
山梨工場 住友重機 SE-75DU 75 2800 1
山梨工場 住友重機 SG-75-C160M 75 2870 1
山梨工場 住友重機 SE75DUZ 75 2796 2
山梨工場 住友重機 SH80M 80 2230 1
大井ビル 住友重機 SE100EV 100 2107 1
山梨工場 住友重機 SG125-HP 125 3500 2
山梨工場 住友重機 SE-130D 130 2790 1
山梨工場 FANUC ROBOSHOTα-150B 150 2500 1
大井ビル 住友重機 SE250EV-A-HD 250 2326 1
山梨工場 日鋼 J350EP-U 350 2410 2
大井ビル JSW J450E II-SP 450 2430 1
山梨工場 住友重機 SG450 450 2230 1
山梨工場 住友重機 SE450HDZ 480 2460 2
山梨工場 JSW J850EⅡ-SP 850 2450 1
山梨工場 JSW J11000AD-3100H 1000 2156 2

(注)上記の表は山下電気所有分です。協力工場分を含めると成形能力は更に増えます。

工場 成形機 型締力 最大圧力 台数
メーカー 機種名 ton kgf/㎠
山梨工場 新潟鉄工 NN 35HDV 35 2050 4
山梨工場 住友重機 SG 100CI 100 2870 1
山梨工場 住友重機 SG 100MCI 100 2870 12
山梨工場 住友重機 SE 130D-CI (注2) 130 2900 6
山梨工場 住友重機 SE 130D-CI (注3) 130 2900 1

(注1) 上記の表は山下電気所有分です。協力工場分を含めると成形能力は更に増えます。
(注2) DCタイプ
(注3) 山下電気(株)仕様(ボディ350Φ)

高精度測定機(三次元測定機)

サンプル

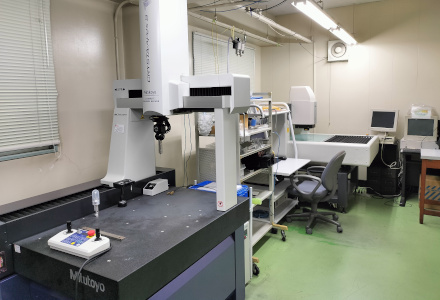

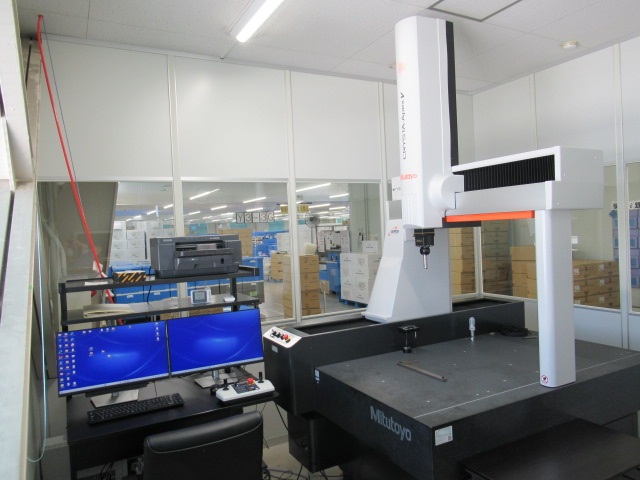

三次元測定機、接触式三次元測定機はもちろん、非接触画像計測CNC三次元測定機を初めとする高精度の各種計測機、冷熱衝撃装置や恒温恒湿槽等の信頼性試験装置を完備して効果的な品質保証をバックアップしています。

設備名 高精度測定機(三次元測定機)
所有台数 3台(品川第2ビル、大井ビル、 山梨工場)

画像測定機

画像測定機
画像測定機
画像測定機

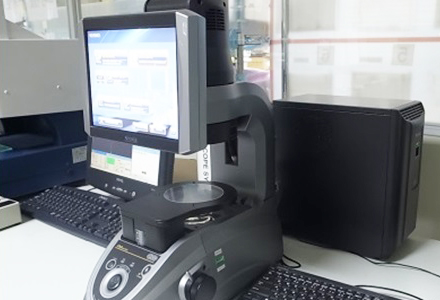

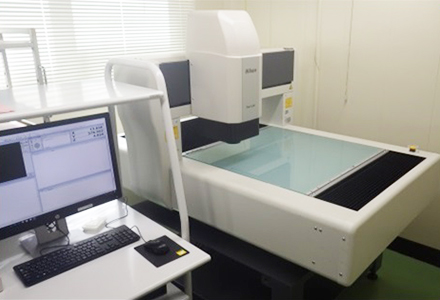

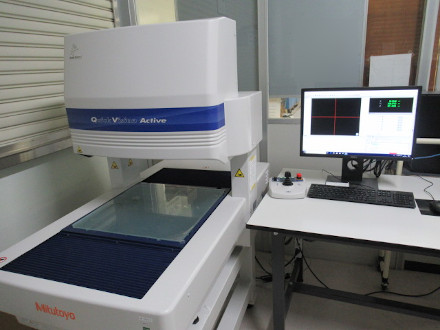

光学系により拡大された画像を高感度カラーCCDカメラにより映像し、高度な画像処理アリゴリズムを用いてエッジ検出を行うことで、非接触で寸法を画像計測システムです。非接触測定の利点を生かして、接触による破損・変形・汚損等を避けたい測定物、微細な形状で拡大して測定を行う必要のある測定物等、従来の方法では、測定の難しかった測定に対して、画像処理技術を用いることにより、信頼性の高い測定をモニターとマウス操作で簡単に測定できます。

設備名 画像測定機
所有台数 5台(品川第1、第2ビル、山梨工場)
設備名 キーエンス IMシリーズ
所有台数 4台(山梨工場)

マンティス 実体顕微鏡

マンティス 実体顕微鏡

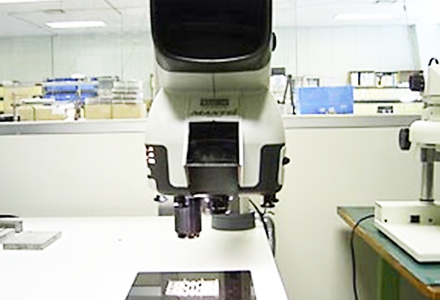

拡大鏡の見やすさと、顕微鏡の高解像度を兼備えたビューイングシステムです。シャープな立体像を楽な姿勢で観察することができます。

設備名 マンティス 実体顕微鏡
所有台数 3台(大井ビル、山梨工場)

キーエンス マイクロスコープ

キーエンス マイクロスコープ

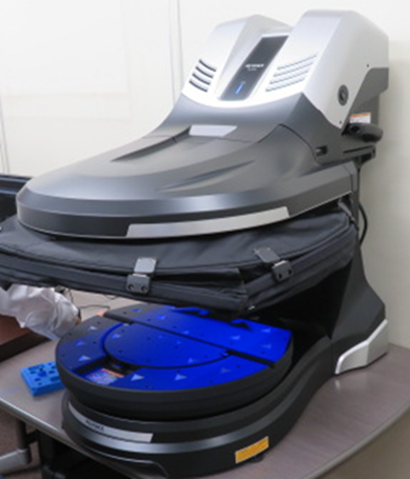

移動可能で状況に応じ、最適な観察をアシストするビューイングシステムです。各種部品などの表面形状/状態などを、非破壊で前処理なしに、深い被写界深度でカラーで拡大観察を行うことができます。

設備名 キーエンス マイクロスコープ
所有台数 3台(大井ビル・山梨工場)

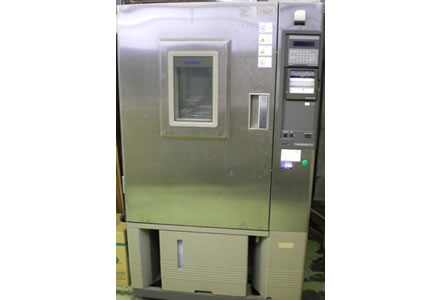

恒温恒湿槽

恒温恒湿槽
設備名 恒温恒湿槽
所有台数 タバイエスペック製 PL-3SP
温湿度 -40~+100℃ / 20~98%Rh(85℃, 98%)
テストエリア W600×H850×D800
その他 GP-IB通信機能付

蛍光X線分析装置

蛍光X線分析装置

蛍光X線分析装置は試料にX線を照射し、発生する蛍光X線のエネルギーを分析することで試料を構成する元素の種類や含有量を調べる装置です。非破壊で固体・粉体・液体・ディスク・ウエハなどの元素分析ができるため幅広い分野で利用が可能です。特に最近のEU(欧州連合)における、RoHS指令及びWEEE指令、ELV指令等に関する特定有害物質の法規制に代表されるグリーン調達及び環境分析においてppm単位で迅速測定します。

設備名 エネルギー分散型蛍光X線分析装置
型式 EDX-900HS50
メーカー (株)島津製作所
サイズ W580×H420×D650mm

ご依頼やご質問 、不明点などお気軽に お問い合わせください
