2色成形による文字調整について
ただこれも製品形状、文字形状（マーク、英字、数字、漢字）及び位置、製品仕様（照光性の有無）材料の組み合わせ等で変わってくる要素もあり、基本的にはケースバイケースとなっております。
今回はその寸法的な考え方を、カーステレオ文字調整例として比較的文字が密集している「TUNE/SEEKボタン」で紹介いたします。
２色成形文字：調整の考え方

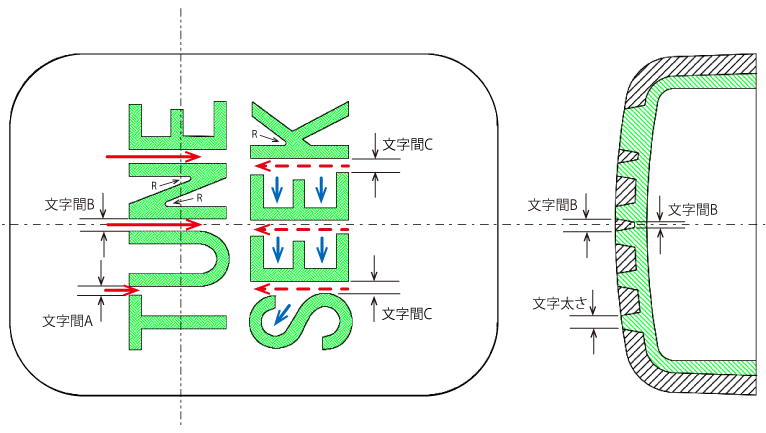

一般的カーステレオボタン時の２色文字化参考例
２色文字仕様：文字線幅可視部にて（版下上）材料の安定流動の為0.4mm以上必要
抜き勾配5～１０°必要⇒上図断面の文字間Ｂのように勾配により
２次材流路が狭くなる事に注意が必要です。
| 文字間A | TUのように極部分的に文字が隣接 ⇒２次材流路の妨げとなるデザインが極一部の為、版下上隙間寸0.4mm |
|---|---|
| 文字間B | UNやNEのように直線的に文字が隣接 ⇒２次材流路が狭くなる範囲が長い為、版下上隙間寸0.55mm以上必要 |
| 文字間C | SEやEE,EKのように文字の並びで2次側スペースが出来る隣接 ⇒２次材流路の妨げとなるデザインは一部だがその先に広い２次材分岐流路が存在する（青矢印）為版下隙間寸0.55mm以上必要 |
電話のダイヤルボタンやケース等へのロゴ等文字サイズや位置で必要寸法は変わりますが、弊社ではケースバイケースで支給版を基に弊社で２色文字を作成しDXF、及びPDFでお客様に御承認を頂く流れとなっております。
