２色成形のスライドについて～キャビティスライド～

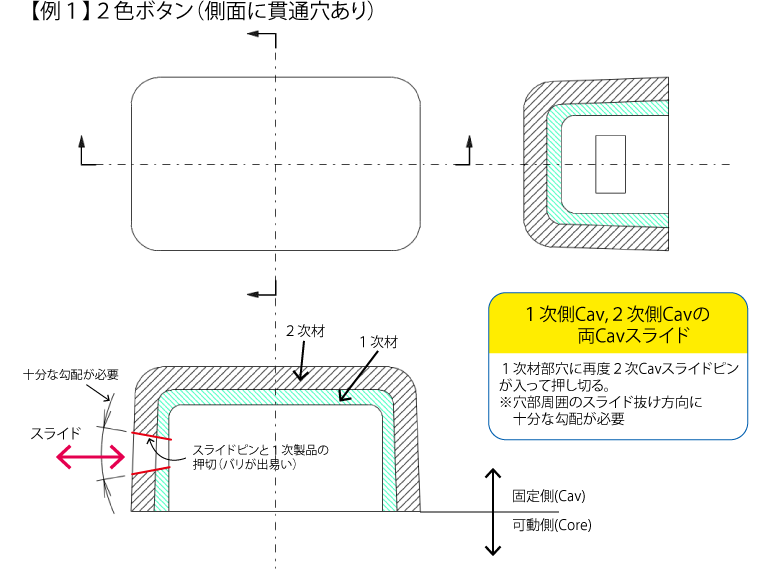

1次キャビでスライドで穴を空け2次キャビスライドピンが1次の穴にも飛び込みます。この時スライドピンが飛び込んで1次製品部穴を押切らなければならないのでスライドピンにスライド抜け方向に十分な勾配が必要となります。
（押切が甘いと2次がバリとなります）

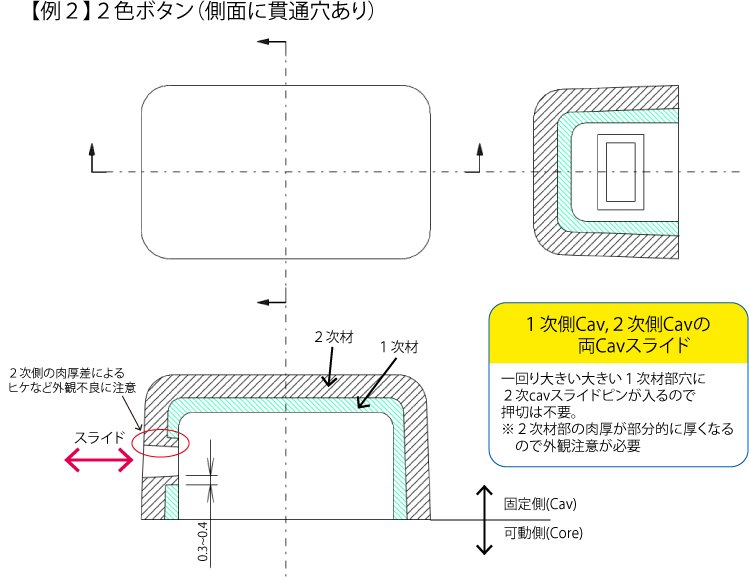

こちらは①同様に1次、2次の両方でスライドをしますが、意図的に1次キャビスライドで穴を大きくし穴周囲に2次材を回します。1次材が透明や乳白等で照光ボタンで光漏れを懸念するケースなどで提案します。ただし、周囲との肉厚差による外観不良も考慮して肉厚は決めなければなりません。

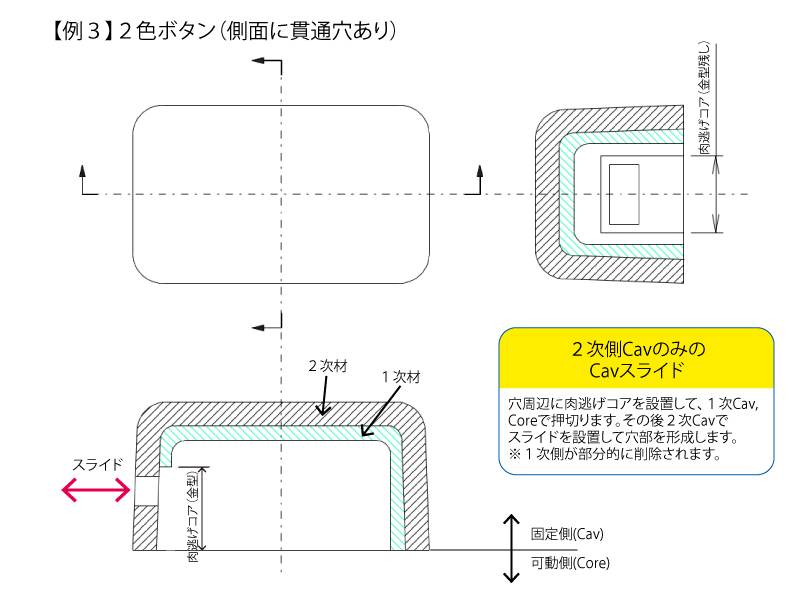

製品機能的に許される場合は、下図のように穴周辺部に肉逃げコアを設置して部分的に1次側面を切り欠いて、2次キャビスライドのみで穴を作ります。1次キャビスライドが減るので金型代も抑えられます。
