【プラスチック成形】ショートショット(充填不良)の原因と対策

プラスチックの射出成形において、金型内へ樹脂が完全に行き届かず、製品の一部が欠けたり形が不完全になったりする現象を「ショートショット(ショートモールド/充填不良)」と呼びます。
外見上の重大な不具合となるため、発生原因を正しく分類し、成形条件・金型・製品設計の各アプローチから適切な対策を講じることが重要です。
本記事では、ショートショットが発生する主な3つの原因と具体的な対策について解説します。

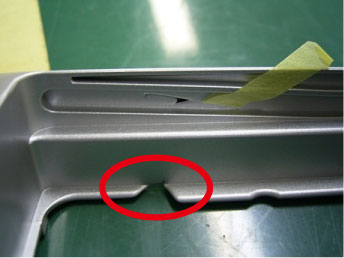

中央部分が充填不良により欠けている状態
ショートショット(充填不良)が発生する3つの主な原因
ショートショットは、成形機のスペック不足、樹脂の流動性低下、金型内の空気抜け不良など複数は要因が絡み合って発生します。
原因1:成形機の能力不足
成形機の可塑化能力、射出容量、射出圧力、型締力などが、成形品の重量や投影面積に対して不足している場合に発生します。
原因2:金型内への樹脂供給不十分(流動抵抗)
樹脂温度や金型温度の低下、射出圧力・射出速度の不足によって樹脂の流動性が低下することや、スプルー・ランナー・ゲートの狭小化によって樹脂が行き渡らなくなることが原因です。
原因3:キャビティ内の空気(ガス)逃げ不足
樹脂を注入する際、金型キャビティ内の空気が適切に排出されないと、空気の抱き込みや背圧(空気抵抗)によって樹脂が入っていけず、ショートショットを引き起こします。
ショートショット(充填不良)の具体的な対策方法
原因に応じた成形条件の調整および金型・設計面での改善策を行います。
1. 成形機の選定見直し
成形品重量や投影面積と成形機スペックのバランスを検討し、能力不足が認められる場合は適切な容量を持つ成形機へ変更します。
2. 成形条件の最適化と流動性の向上
射出圧力、射出速度、シリンダー温度、金型温度を上げて樹脂の流動性を高めます。また、スプルーやランナー、ゲートの断面積を大きく調整し、表面仕上げを滑らかにすることで流動抵抗を減らします。
3. エアベント(排気口)の設置と肉厚の事前検討(CAE流動解析)
樹脂の流入時に空気が残らないよう、CAE(樹脂流動解析)を活用して最適な位置にエアベント(排気口)を設置します。また、樹脂が袋溜まり(流れの停滞)を起こさないよう、設計段階で製品肉厚の均一化や最適化を図ります。
まとめ:事前解析と金型設計でショートショットを防止
ショートショット(充填不良)は、単に成形条件を調整するだけでなく、CAE流動解析によるエアベントの位置選定や樹脂流路(ゲート・ランナー)の設計最適化が根本解決の鍵となります。
成形品の充填不足や不具合でお困りの方、製品設計段階でのCAE流動解析について詳しく知りたい方は、お気軽にお問い合せフォームよりご相談ください。
