【プラスチック成形】ソリ・曲がり・ねじれ(変形)の原因と対策

プラスチックの射出成形において、金型から取り出した成形品が曲がったりねじれたりして変形してしまう現象を「そり(ソリ)、曲がり、ねじれ」と呼びます。成形品内部に残る「残留応力」が主な原因であり、寸法精度や組み立て性に直結するため、成形不良の中でも解決が非常に難しいとされる現象の1つです。
本記事では、ソリ(変形)が発生するメカニズムと、それを防ぐための対策アプローチについて解説します。

サンプルサンプル

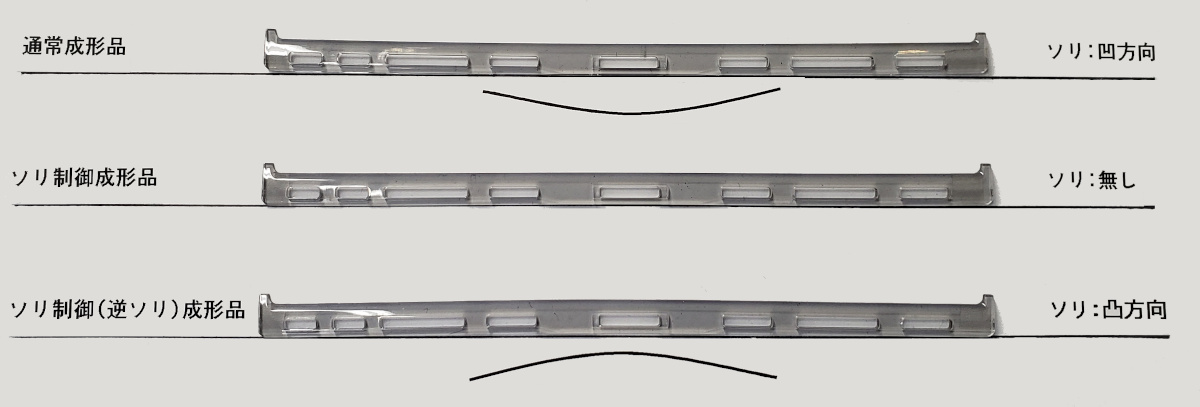

参考画像:Y-HeaTのソリ制御見本

ソリ(変形)が発生する2つの主な原因

変形を引き起こす主な要因は、製品設計や成形時に生じる「残留応力」にあります。

原因1:製品設計による残留応力

プラスチックの硬さや肉厚バランス、形状デザインによって内部に応力が残留し、それが解放されることでソリや曲がり、さらには割れ(クラック)へとつながります。

原因2:成形条件(圧力)により発生する応力

成形時に材料を強引に金型内へ充填させようと過度な圧力をかけると、成形品内部に大きな応力が残ってしまい、金型から取り出した後に変形が生じます。


ソリ・曲がり・ねじれを解決・予防するための対策

無理な圧力をかけずに成形する条件出しと、設計・金型段階での事前アプローチが重要です。

1. 成形条件での対策(低圧充填)

成形品内部の残留応力を小さくするためには、「低い圧力で無理なく充填できる成形条件をとること」が基本の解決策となります。

2. CAE解析による事前防止(製品・金型設計段階)

金型を起こす前の設計段階でCAE(樹脂流動解析)による「そり解析」を実施することで、変形リスクを事前に予測し、トラブルを未然に防ぐ形状・ゲート配置をご提案します。

3. 金型温調技術(Y-HeaT)によるソリ制御

当社(山下電気)の特許技術である「Y-HeaT(ヒート&クール成形技術)」は、金型内でソリ量を最適にコントロールできる画期的な金型温調技術です。これにより成形品質を高度に安定させ、試作・量産時の想定外の損失を大幅に削減します。


まとめ:ソリトラブルは「設計段階の解析」と「金型技術」で解決

ソリ・曲がり・ねじれは、成形条件の調整だけで完全に抑え込むことが難しいため、事前のCAE解析や適切な金型技術(温調制御など)を活用したアプローチが非常に効果的です。
成形品の変形や寸法精度でお困りの方、CAEそり解析やY-HeaT技術について詳しく知りたい方は、お気軽にお問い合せフォームよりご相談ください。
