【プラスチック成形】異物混入の原因と対策

  • LINEで送る
  • このエントリーをはてなブックマークに追加
【プラスチック成形】異物混入の原因と対策

プラスチックの射出成形において、製品の内部や表面に本来含まれない黒点・銀条・異粒子などが混入してしまう「異物混入」。製品の外観品質を著しく損ねるだけでなく、強度低下や電気的絶縁不具合などの致命的なトラブルを引き起こすため、迅速な原因特定と厳格な管理が求められます。本記事では、異物混入が発生する主な原因と、成形現場および環境面で実施すべき具体的な防止策について解説します。

1. 異物混入とは?発生のメカニズム

異物混入とは、成形材料以外の不要な微粒子や劣化樹脂が製品内・表面に付着・抱き込まれて固化する現象です。混入する異物の種類によって、発生ルートやメカニズムが大きく異なります。

  • 炭化物・焦げ(黒点): シリンダー(加熱筒)内で長期間滞留した樹脂や顔料が熱分解し、炭化して吐出されたもの。
  • 異樹脂混入(色混入・異種材料の混入): 前工程で使用した材料やパージ残りがシリンダー内やホッパー内に残留し、混入したもの。
  • 外部環境ゴミ(金属粉・ホコリ): ホッパー給材時や金型開放時、ホッパーローダー等の搬送経路で外部から付着したもの。

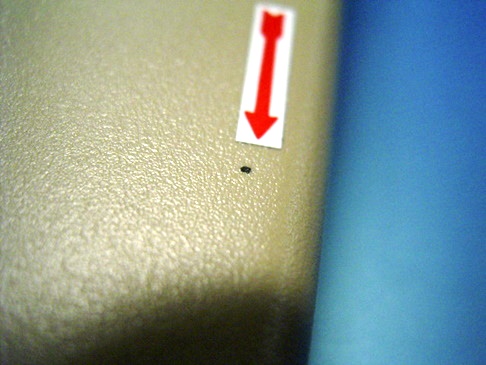

異物混入

異物混入

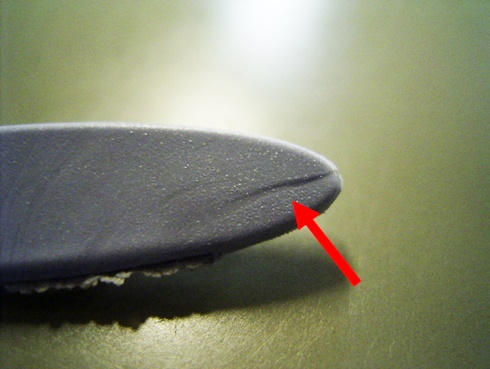

異材料の流れ込み(色混入)

異材料の流れ込み

2. 異物混入が発生する主な原因

異物混入が発生する根本原因は、「材料管理・給材ラインの汚染」「シリンダー内の樹脂滞留・熱分解」「作業環境・設備からの飛来」の大きく3つに大別されます。

① 材料管理・段替え時の清掃不足(コンタミネーション)

材料の段替え作業時に、ホッパー、ホース、ローダー、乾燥機内部の清掃が不十分な場合、前回成形した材料のペレットや粉砕材の粉が残留し、異種樹脂コンタミ(色混入)として混入します。

② シリンダー内での過熱・長時間滞留による炭化

成形機のシリンダー設定温度が高すぎる場合や、サイクルタイムが長く樹脂がシリンダー内に長く留まる場合、樹脂や添加剤が焼き付いて焦げ(黒点)となり、定期的に流されて混入します。

③ 作業環境からのゴミ・粉じん・金属粉の飛来

成形工場内の静電気によって浮遊ゴミやホコリがペレットや金型面に引き寄せられたり、成形機・金型の可動部から金属摩耗粉や油脂が落ちて製品に付着したりします。

3. 異物混入を防止する改善対策

異物の成分(樹脂の焦げか、外部ゴミ・金属粉か)を観察して原因を切り分け、適切な対策を行います。

【成形条件・シリンダー管理でのアプローチ】

  • シリンダー温度と滞留時間の最適化: 適正な成形温度を維持し、シリンダー内での過剰な熱履歴を防ぐことで樹脂の炭化(焦げ)を抑制します。
  • 徹底したパージ作業: 材料変更・色替え時は、適正なパージ材を用いてシリンダー内の残留樹脂を完全に除去します。

【材料管理・作業環境でのアプローチ】

  • 給材ルートの清掃とカバー設置: ホッパーや乾燥機、ホース類を毎回念入りに分解清掃し、ホッパーへの蓋(カバー)やマグネットフィルターを設置して金属粉・外部ゴミの侵入を防ぎます。
  • 静電気対策と環境改善: イオナイザー(除電器)の活用により成形品や金型への粉じん付着を防ぎ、精密品ではクリーンルーム環境やフード設置での成形を検討します。

4. 山下電気(山梨工場)における異物混入対策例

山下電気の山梨工場では、外観品質や精密性が求められる製品において、環境・設備の両面から徹底した異物・粉じん対策を実施しています。

山梨工場における材料ボックスの異物・防塵対策

山梨工場における給材周り(材料ボックス)の防塵・異物管理

給材タンクや材料ボックスまわりの密閉・保護をはじめ、定期的な完全分解・清掃手順を標準化することで、ホコリや外部ゴミの混入を現場レベルで徹底的に防止しています。また、成形機周囲への防塵フードの設置やイオナイザー(除電装置)の導入など、環境面からも高品質な製品づくりを追求しています。

まとめ

異物混入の防止には、シリンダー内の過熱や滞留を防ぐ成形条件管理と、材料手配から成形に至る給材経路・作業環境の清掃徹底が不可欠です。混入している異物が「黒点(焦げ)」なのか「異色・異材質」なのか、あるいは「外部粉じん・金属」なのかをしっかり観察し、山下電気・山梨工場の取り組み事例のように環境設備と現場の運用管理を組み合わせて対策を行うことがポイントとなります。
